OPT系列非球面粗糙度轮廓仪
主要参数：球面、非球面测量： ● 静态测力（mN）：0.75 ● 轮廓测量精度（μm）：＜0.5 ● 测量重复性 （μm）：＜0.3 ● 可测最大角度（°）：77 ● 可测最大口径 （mm）：100 ● 可测最大厚度（mm）：50
- 产品概述

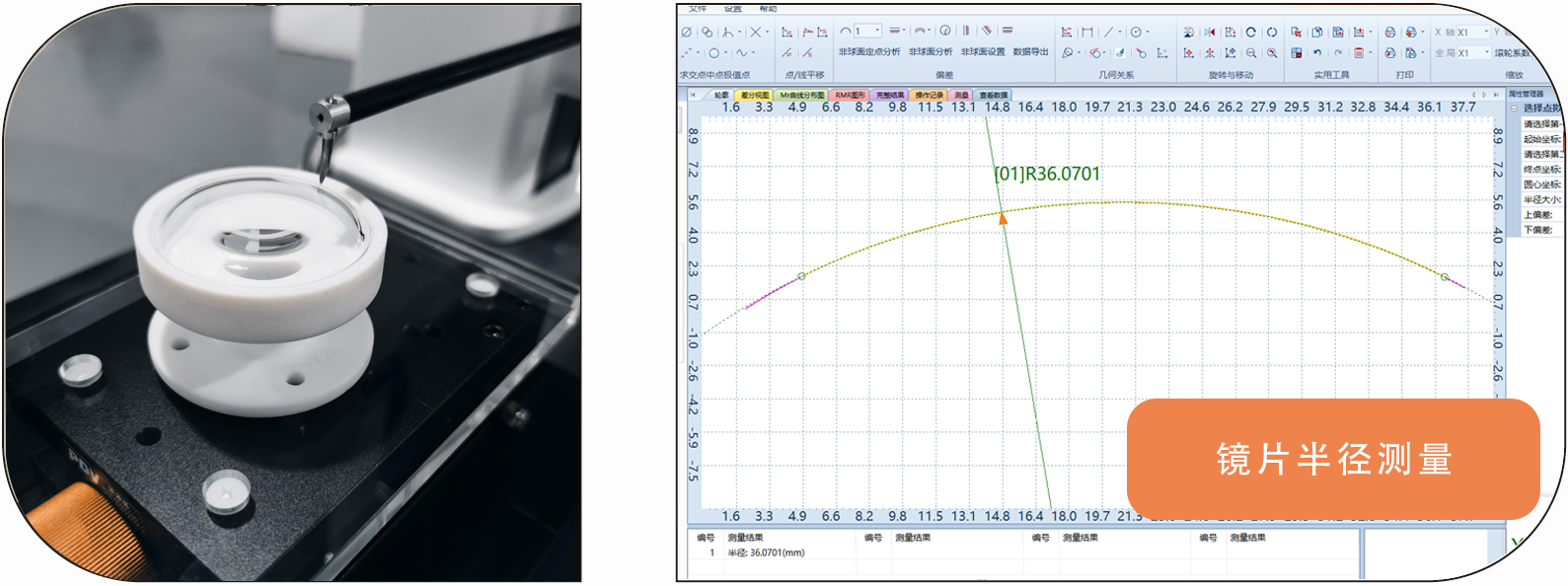

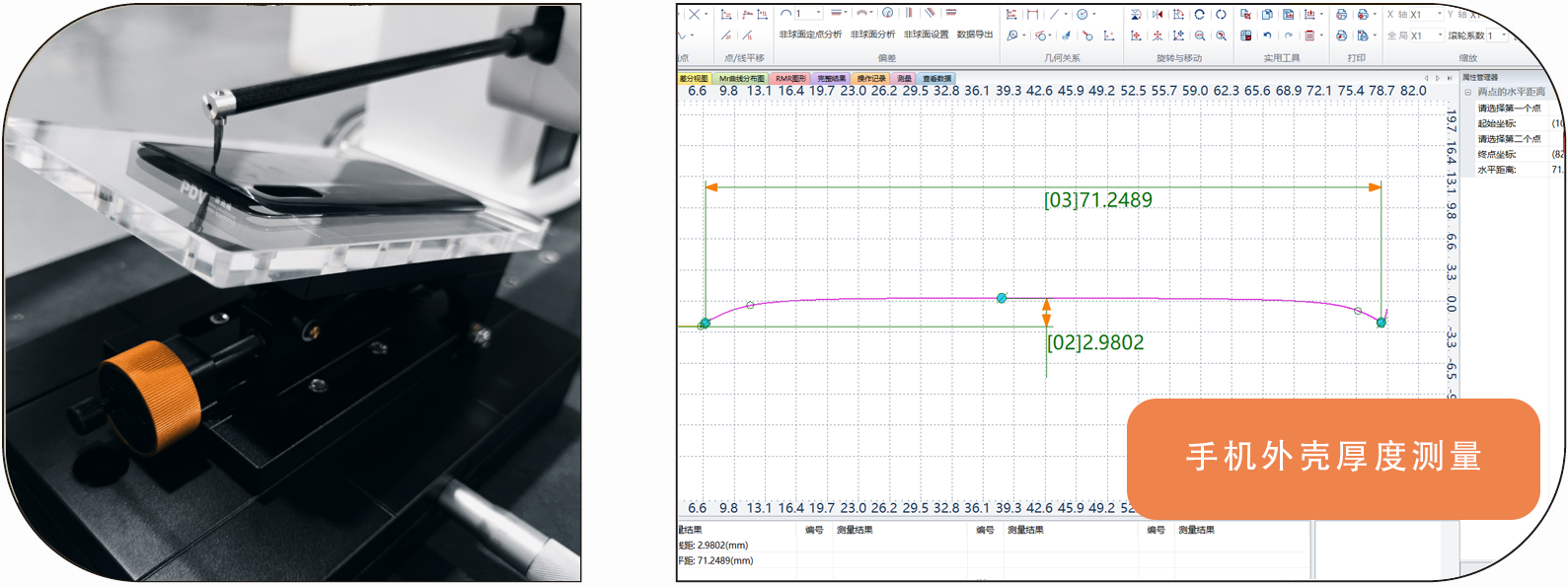

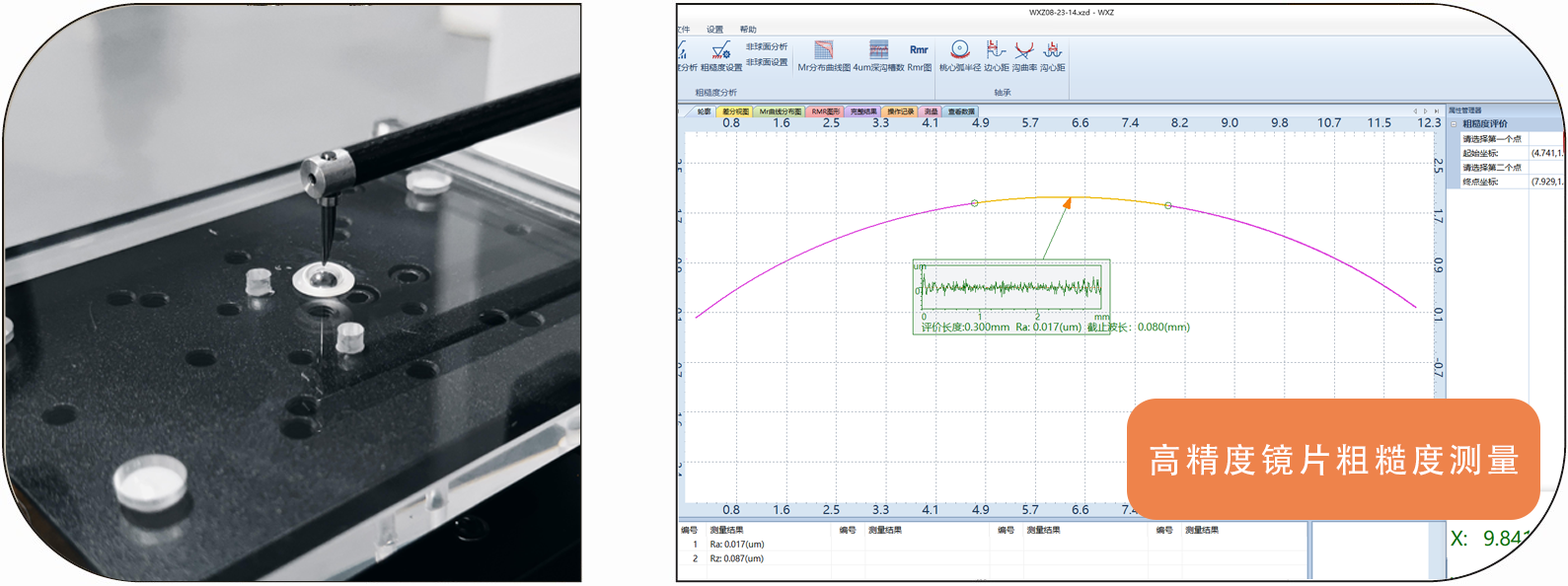

- 测量案例
- 资料下载
测量功能
1
轮廓测量功能
该仪器是一款专门针对光学元件所开发的粗糙度轮廓度测量系统，分辨率高，量程大，可满足绝大部分光学元件的测量需求，可针对不同行业的光学元件进行定制化测量分析。
点：点、中点、交点、最高点、最低点
线：直线、切线、垂直线、平行线、平分线
角度处理：坐标角度、直线角度
圆弧处理：圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离、局部圆、切圆
其他：槽深、槽宽、沟边距、沟心距、水平距等参数。
位置公差：直线度、凸度、轮廓度
辅助功能：包含辅助点、辅助线、辅助圆
2
非球面测量功能
Ra，Rt，Fig，Smx，Smn，Tilt，Xp，Xv，Xt。
3
粗糙度测量功能
Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
技术指标
● 直线导轨：高精度导轨
● X轴最大扫描范围 （mm）：100 （可定制）
● 驱动装置：伺服电机驱动
● 传感器系统：高精度光栅测量系统
● 分辨率：0.01μm
球面、非球面测量：
● 静态测力（mN）：0.75
● 轮廓测量精度（μm）：＜0.5
● 测量重复性 （μm）：＜0.3
● 可测最大角度（°）：77
● 可测最大口径 （mm）：100
● 可测最大厚度（mm）：50
产品参数
| 项目 | 规格 | |
| 测量范围 | X轴（横导轨） | 100mm |
| 直线度 | 0.4μm/100mm | |
| 爬坡角度 | 上升77°下降88° | |
- 了解更多参数信息请联系我们 -
