MMD系列轮廓仪
主要参数：专用于轮廓测量
- 产品概述

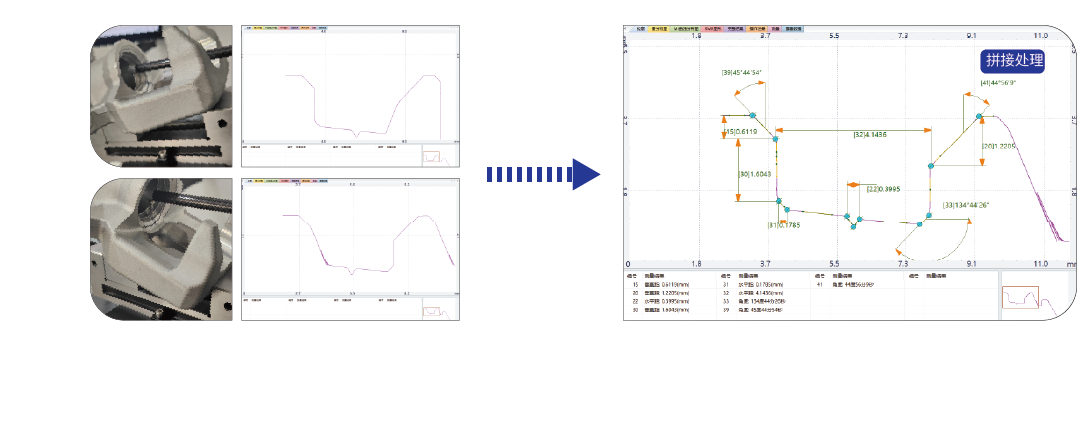

- 测量案例
- 资料下载
主要功能
可测各种精密机械零件表面的线轮廓形状参数，支持自动测量，软件自动标注
点：点、中点、交点、最高点、最低点
线：直线、切线、垂直线、平行线、平分线
角度处理：坐标角度、直线角度
圆弧处理：圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离、局部圆、切圆
其他：槽深、槽宽、沟边距、沟心距、水平距等参数。
位置公差：直线度、凸度、轮廓度
辅助功能：包含辅助点、辅助线、辅助圆
测量原理
● MMD系列轮廓仪为直角坐标测量法，触针接触式，机械部分采用的精密气浮直线导轨为X坐标的精密测量基准，保证了测量精度，且稳定性好，寿命长、直线性好、操作方便；
●电器部分由工控计算机及精密光栅传感器、精密光栅位移传感器组成；测量软件采用基于Windows操作系统平台下的自主研发MMD轮廓仪处理软件；
● 测量软件有丰富的轮廓处理功能，可以测量各种精密机械零件的素线形状；采用工控计算机集成数据采集卡对高频高容量数据进行同步采集和输出，保证测量数据的准确性及高度还原性，提供了高精度测量精度的基础。
产品参数
| 项目/规格 | MMD-100 | MMD-150 | MMD-200 | |
| 测量范围 | X轴（横导轨） | 100mm | 150mm | 150mm |
| Z1轴（传感器） | 40mm | 60mm | 60mm | |
| Z轴（立柱） | 400mm | 500mm | 500mm | |
| 重量 | 300Kg | 350Kg | 400Kg | |
| 外形尺寸 | ||||
- 了解更多参数信息请联系我们 -
